电线颜色含义及安全知识

电线颜色含义及安全知识

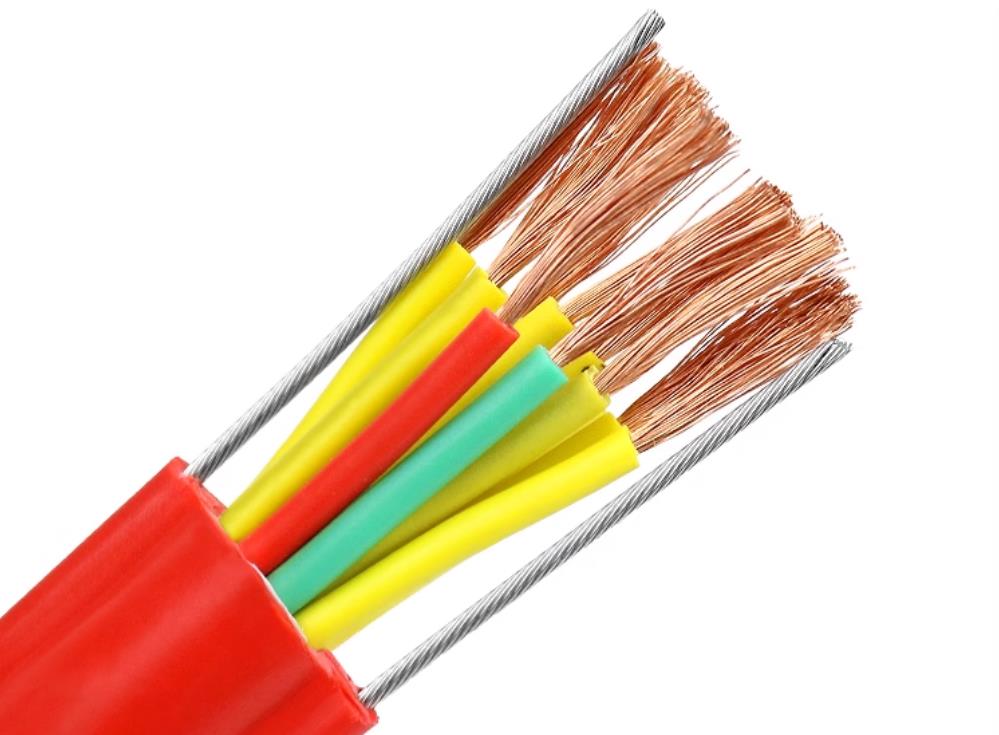

1、依导线颜色标志电路

黑色——装置和设备的内部布线。

棕色——直流电路的正极。

红色——三相电路的C相；

半导体三极管的集电极；

半导体二极管、整流二极管或可控硅管的阴极。

黄色——三相电路的A相；

半导体三极管的基极；

可控硅管和双向可控硅管的控制极。

绿色——三相电路的B相。

蓝色——直流电路的负极；

半导体三极管的发射极；

半导体二极管、整流二极管或可控硅管的阳极。

淡蓝色——三相电路的零线或中性线；直流电路的接地中线。

白色——双向可控硅管的主电极；无指定用色的半导体电路。

黄和绿双色（每种色宽约15～100mm交替贴接）——安全用的接地线。

红、黑色并行——用双芯导线或双根绞线连接的交流电路。

2、依电路选择导线颜色时

交流三相电路

A相：黄色；B相：绿色；C相：红色；

零线或中性线：淡蓝色；安全用的接地线：黄和绿双色。

用双芯导线或双根绞线连接的交流电路

红黑色并行。

直流电路

正极：棕色；负极：蓝色；接地中线：淡蓝色。

半导体电路

半导体三极管的集电极：红色；基极：黄色；发射极：蓝色。半导体二极管和整流二极管的阳极：蓝色；阴极：红色。

可控硅管的阳极：蓝色；控制极：黄色；阴极：红色。

双向可控硅管的控制极：黄色；主电极：白色。

整个装置及设备的内部布线一般推荐：黑色；半导体电路：白色；

有混淆时：容许选指定用色外的其它颜色（如：橙、紫、灰、绿蓝、玫瑰红等）。

具体标色时

在一根导线上，如遇有两种或两种以上的可标色，视该电路的特定情况，依电路中需要表示的某种含义进行定色。

各国有地区差异，要具体情况具体分析，不能教条，维修进口设备尤其注意，以万用表测量实际为准。有朋友修过德国，瑞士设备，24V正负极都是蓝色控制回路电线，还有橙色正，白色负，绿色接地；美国的是蓝色正，蓝白相间是负极。

3.如何能区分火线，零线，地线？

实际应用中，给你三根线，一根是火线，一根是零线，还有一根是地线，假如三根线的颜色一样!你如何能区分开来?

1、相线L(Live)颜色须用红色、黄色、绿色；零线N(Neutral)颜色须用黑色、蓝色；保护地线PE(Protect Earth)颜色须用黄、绿双色线。

2、用电笔测出火线，会用钳型电流表吗?相线(火线)和零线的电流是一样的，地线上正常时是没有电流的。

3、零线是有电流流过；地线是保护用，正常工作没有电流，只有短路和漏电时才有电流，要求接地电阻很小，设备端一般外壳保护接地。

1）用电笔测出火线，将试灯(带线灯泡)搭在火线和另外两根线中的一只上，如果灯亮说明是零线。如果灯亮不亮。说明是地线。

2）试灯法，在地线没有接入大地的情况下有效，如地线接入大地，那么不管接那一条线灯都会亮。

4、在有电的情况下，找到火线应该不难，难就难在区分零线和地线，理论上说：火线与零线之间的电压在220伏左右，与地线之间的电压在190伏左右。接一个节能灯的话明暗度应该能看出来的,明亮的自然就是零线，仅供参考。

4.火线和零线区别

火线和零线都是带电的线,如果二相电源接了用电器的话,那么就有电流从电线中流过

一般的感觉火线带了电,是因为如果人接触(包括一些间接接触)了火线,一部分的电流就从人的身体中经过了，就好比本来一个水管子,从中间有分了一个水龙头了。零线不带电是因为电源的另一端(零线)接了地,我们在地上接触零线的时候，因为没有位差,就不会形成电流。所以就有零线不带电的感觉。零线和火线本来都是由电源出来的,电流的正方向就是由一出,经过外部设备,从另一端进.形成一个回路。零线和火线的区别就是电源的两个端子其中的一个接了大地

5.零线和地线区别

1.零线和地线这两个是不同的概念，不是一回事。

2.地线的对地电位为零。使用的电器的最近点接地。

3.零线的对地电位不一定为零。零线的最近接地点是在变电所或者供电的变压器处。

4.零线有时候会电人，在什么时候呢?当你的电炉子不发热了，千万不要以为没电了，不会电人，错啦!有可能存在这样的可能，离你的电器很远的地方N线断开了，用电压表一量会发现，电器的LN线都是市电的电压!

5.地线不会电人，除非很糟的情况，设计者不懂，或者胡乱搞的产品!

6.在你的电路中有零线和地线的话，你会发现有一个高耐压电容在他们中间。

6.为什么零地不可以短接?

零地短接的时候，万一火线和零线接反了，整个机柜就相当于接在火线上，就会带电了。

7.为什么火线和零线不可以接反?

在用电器内部的设计中，零线和地线的电路会有不同，比如在火线会加上保险丝之类。
